两种封装形式N 沟道场效应管的简单检测

第一步：见图一

红D 黑S ，阻值为数K。此时，红笔不动，黑笔碰触一下G，再回到S，

 此时，阻值读数为0，说明D,S 导通了；

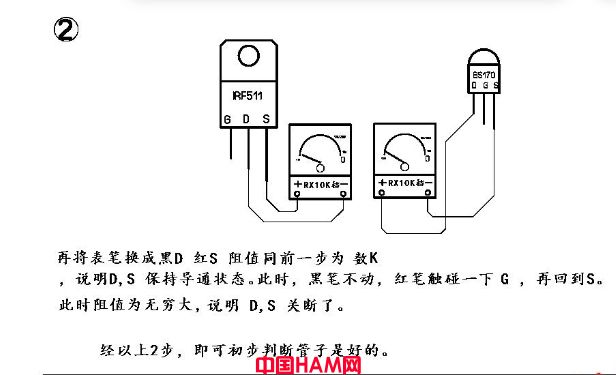

 第二步：见图二 黑D 红S，阻值同上一步，为数0，说明D,S保持导通状态。

此时，黑笔不动，红笔碰触一下G，再回到S。此时阻值为无穷大，

 说明D,S 关断了。

 经以上2步，即可初步判断管子是好的。

 本例中 指针万用表型号：MF-47 10K档。其他详见附图中说明。

本文转载黄河业余无线电论坛
